對于飛秒和阿秒激光而言，一些人會說，激光脈沖能量越高越好。然而，許多研究人員都遇到過這種令人煩惱的情況：當激光脈沖能量很高的時候，電源就會報警，但測得的信號仍然很微弱。所以，在條件允許的情況下，追求高脈沖能量確實是一種選擇；但是考慮到近年來激光技術的發展狀況，一味追求高脈沖能量，真的是一種明智的選擇嗎？

對于某些應用而言，確實需要高脈沖能量，例如真空極化、核聚變，或者二次輻射產生。因此只要條件允許，可以購買高脈沖能量的激光器。

然而，在許多研究領域，僅僅追求高脈沖能量往往弊大于利。而將能量分散到多個脈沖上，提高重復頻率，可以獲得相同或更高的平均功率。本文主要介紹一些應用選擇平均功率高、單脈沖能量中等的高能激光系統的原因，以及該系統的一些應用案例。

原因一：輸出穩定性高

過去10年或20年里出現的固態飛秒激光系統，遠遠優于上世紀末開發的第一個啁啾脈沖放大（CPA）系統�，F在的飛秒激光器輸出功率為幾十瓦，單脈沖能量約為1mJ，重復頻率從單脈沖可以到幾兆赫茲。由半導體激光陣列泵浦，加上巧妙的光學設計，典型的Yb:KGW CPA激光系統擁有卓越的穩定性能。緊湊型設計使其占地面積小，同時也降低了對機械振動的敏感性，水冷外殼設計降低了環境溫度變化帶來的影響。

飛秒激光器的泵浦能量并不是由單個半導體激光器提供的，而是由幾十個半導體激光器組成的陣列提供的，因此每個半導體激光器的穩定性對整個泵浦光的穩定性影響較小。最為重要的是，隨著激光重復頻率的增加，當相鄰脈沖的時間間隔小于激活介質的激光躍遷壽命時（Yb: KGW增益介質的激光躍遷壽命為600µs，對應的重復頻率為1.6kHz），激光增益介質開始作為一個低通濾波器，能夠消除由泵浦光引起的不穩定性。因此，高重復頻率的激光系統具有很高的功率和能量穩定性（見圖1）。

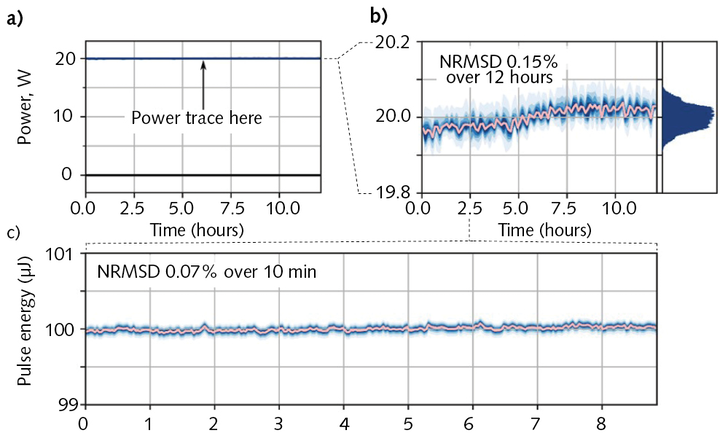

圖1：重復頻率為200kHz、最大輸出功率為20W的飛秒激光器，具有很高的功率和能量穩定性。激光器連續工作12小時其功率均方根差為0.15%，因此其功率波動曲線幾乎就是一條水平線（b）。激光器10分鐘工作時段內脈沖的能量穩定性更好，均方根差可達0.07%（c）。

Power：功率W

Power trace here:功率跟蹤線

Time （hours）：時間（小時）

Pulse energy：脈沖能量（μJ）

原因二：多數實驗需要多脈沖

實驗數據測量一般需要求平均值。如果這些信號光子是以巨大但不頻繁的爆炸形式出現，或以小水滴的形式一個接一個地撞擊探測器，都不會影響測量結果。例如，在測試時間內（1s），收集了同樣數量的光子，最終的結果（其他因素相同）也就相同。

當然，實驗測量往往并非如此簡單。信號測量可能有一個能量閾值，除非信號光能夠超過閾值，否則測量將受到影響。高重復頻率的飛秒激光能量能夠達到1mJ甚至更高，這是20年前鈦寶石CPA飛秒激光系統的典型輸出能量。如此高能量的激光脈沖在緊聚焦時，足以在空氣中產生等離子體（見圖2）。因此，一臺Yb:KGW CPA飛秒激光系統相當于由10-50個鈦寶石激光系統組成，而每一個子激光系統都比舊系統穩定10倍以上。

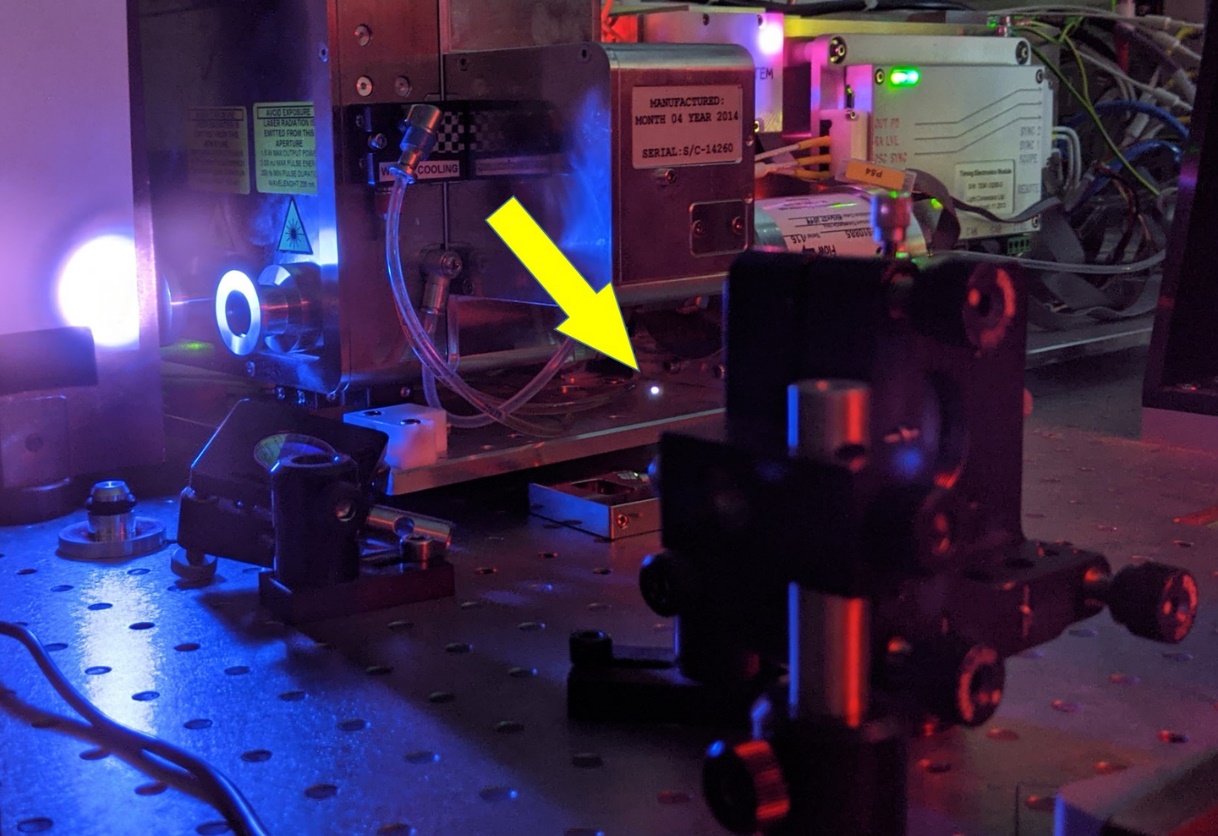

圖2：重復頻率100kHz、單脈沖能量400µJ的Yb:KGW激光誘導空氣擊穿。（黃色箭頭指示的小亮點代表空氣擊穿位置；背景屏幕上的大白點是在空氣中產生的白光超連續譜）

原因三：多數實驗并不需要使用所有可用的脈沖能量

選擇高重復頻率激光系統的最大原因是：在大多數情況下，實驗條件并不允許人們使用所有可用的脈沖能量。本節主要介紹飛秒激光在不同領域的應用案例。

（1）非線性光學

激光器的發明催生了非線性光學。當光的電場強度與電子-原子核之間的庫侖引力相抗衡的條件下，開始產生復雜的非線性光學效應，會誘導新的激光頻率產生以及奇特的空間特性。[2,3]非線性光學效應發生在一定的光強范圍內，例如凝聚態實驗中，非線性光學效應產生對應的脈沖能量在微焦量級。

將飛秒激光聚焦到透明介質中，會產生寬帶相干輻射，即白光超連續譜，這也是非線性光學的一個典型應用案列（見圖3）。在塊狀透明介質中產生白光超連續光譜的閾值通常為1~50µJ，具體取決于激光波長和介質屬性。

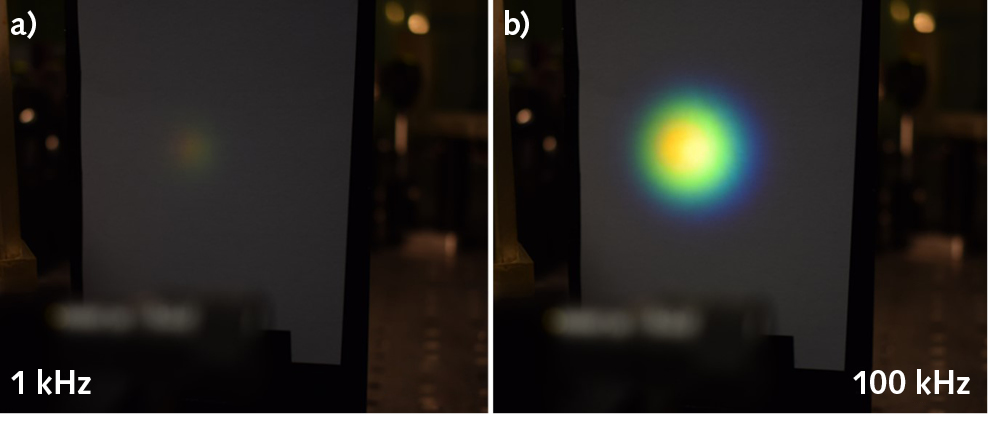

圖3：（a）1kHz和100kHz的飛秒激光在藍寶石中產生白光超連續譜。（相機拍攝參數相同，100kHz飛秒激光產生的超連續譜的強度明顯高于1kHz激光產生的強度。如果增加1kHz激光的脈沖能量，在達到相同的超連續譜強度之前，藍寶石晶體早已達到損傷閾值。）

當激光單脈沖能量超過閾值大約3倍時，白光超連續譜不再明顯：激光束會分解成多個細絲，或者介質發生光學損傷。這就意味著幾乎所有超過閾值的脈沖能量都是不可用的。因此，為了提高超連續譜的產生效率，應該選擇合適的脈沖能量。

此外，白光超連續譜的激光能量依賴性，對飛秒瞬態吸收光譜也有重要的指導意義。在生物物理、物理化學、光電和半導體物理等領域的飛秒激光泵浦探測實驗中，研究人員經常選擇白光超連續譜作為探測光源。飛秒激光泵浦探測實驗中使用了兩束激光脈沖，一束激發樣品，另一束在第一束激光脈沖后以可控的延遲到達，測量由于激光作用引起的樣品透射率的變化。

作為優異的探測光源，白光超連續光譜非常穩定，且易于生成，覆蓋了多個光譜波段，可以探測材料中的不同躍遷。由于泵浦探測實驗測量的是樣品激發透射率與非激發透射率的比值，因此探測光的光子數越多，靈敏度就越高（探測光小于1000個光子時，不可能檢測到1/1000的透射率變化）。由于白光超連續光譜每秒輸出的光子數是重復頻率的線性函數，因此重復頻率越高，噪聲對實驗的影響就越小（見圖4）。

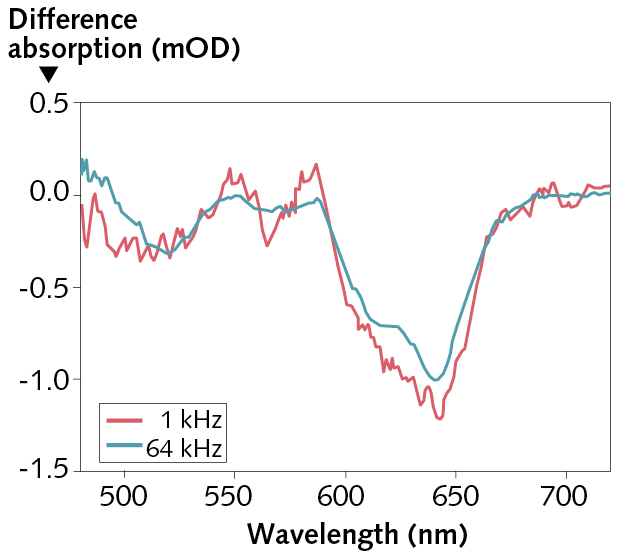

圖4：重復頻率為1kHz與64kHz的激光用于泵浦探測實驗時，在產生的信號光強度相同的條件下，測得的瞬態吸收對比圖。

Difference absorption：吸收差異（mOD）

Wavelength：波長

（2）二次輻射產生

與非線性效應類似，二次輻射產生對激發光的單脈沖能量也有一定要求。Baguckis等人將千赫茲Yb:KGW激光作用在銅靶上產生X射線。[4]結果表明，當激光的單脈沖能量在200µJ范圍內時，產生的X射線亮度與激光重復頻率成線性關系（見圖5）。

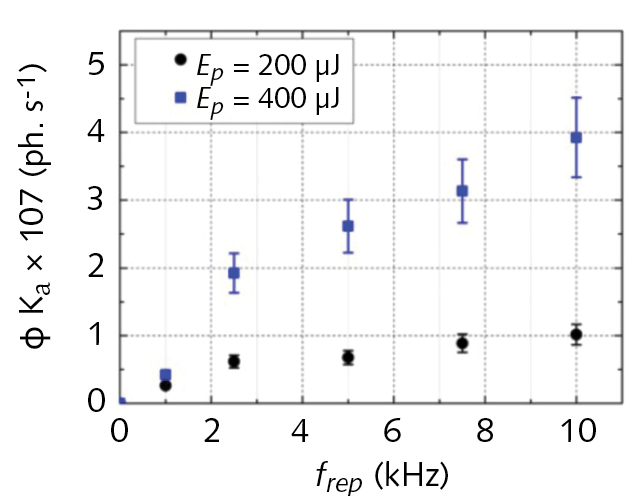

圖5：千赫茲激光作用在銅靶上產生X射線，X射線通量隨激光重復頻率的變化關系圖。

尺寸只有鞋盒大小的20W激光器產生的X射線亮度，可與脈沖能量為毫焦級的鈦寶石CPA激光系統產生的X射線亮度相媲美。在現有的技術條件下，提高200µJ飛秒激光器的重復頻率，比提高10mJ激光器的重復頻率要簡單得多。因此，桌面化的X射線產生可以達到更高的重復頻率。

（3）時間分辨光譜

飛秒級時間分辨光譜可用于分析光合色素-蛋白質復合物、[5]光受體蛋白、[6]太陽能電池及其組分、[7,8]發光器件[9]和其他光敏分子化合物。[10]時間分辨光譜實驗大多使用連續光照明，即光子一個接一個到達，而不是像飛秒激光脈沖一樣，光子輸出是一陣一陣的。理想情況下，人們會用所需的光線類型來照明，使其發揮作用。然而，如果需要飛秒級時間分辨率，就只能退而求其次使用低能量脈沖。此外，高重復率有助于積累足夠的信號，因此高重復頻率低脈沖能量的飛秒激光就派上用場了。

捕光色素復合體的光合作用依賴于光強的說法其實并不準確。20世紀70年代末和80年代初，幾個研究小組利用激光研究紫色細菌色素體的激發態動力學。令人迷惑的是，不同的研究小組測得的激發態壽命都不一樣。最后發現他們看到的只是激發態的非線性湮滅。[11]

圖6a是兩種激發態在同一葉綠素色素上相遇時，產生一個較高的激發態的過程。由于這個過程幾乎是瞬間衰減的（~ 100fs），因此兩種激發態相遇的最終結果是激發態數量減1。在大型捕光系統中，激光激發的激發態越多，兩種激發態的相遇機率就越大，因此，初始信號的衰減就越快（見圖6b）。[12]但這種有意思的現象只在激發光強度很高的情況下才會發生，自然光下不會出現這種現象。因此，為了研究自然光激發下的光捕獲作用，實驗需要在極小的激發能量下進行。因此可以使用高重復頻率、低脈沖能量的飛秒激光。

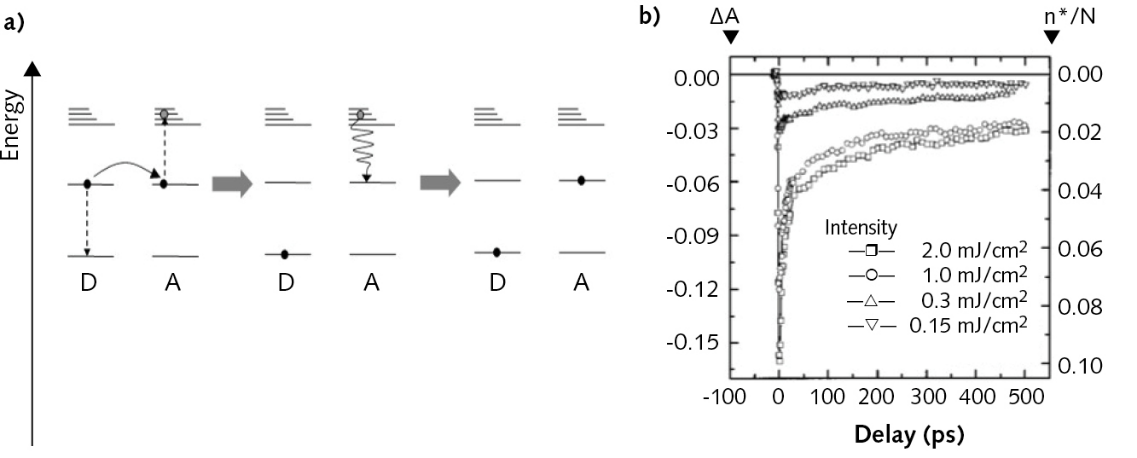

圖6：（a）分子化合物中激發態的湮滅。當兩個激發態在同一分子上相遇時，會產生一個更高的激發態，由于這個變化過程時間持續很短，因此最終只剩下一個激發態。（b）光合細菌捕光色素復合體（Fenna-Matthews-Olson 蛋白），在不同激發能量下的瞬態吸收信號衰減圖。[12]

Enery: 能量

Delay：延遲

Intensity：強度

（4）單粒子探測

在實驗中，往往是檢測方案限制了激發能量，而不是激光本身或者目標樣品。在許多探測方案中，只能檢測到單個粒子（光子、電子、離子）。例如，應用最廣泛的X射線光譜儀，就是通過檢測單個X射線光子激發半導體中的電荷來工作的。如果同一激光脈沖的兩個光子同時擊中探測器，光譜儀將錯誤地顯示為一個兩倍的光子能量峰（見圖7）。同樣，如果光與物質相互作用的產物是光電子（如X射線光電子能譜），因此需要一個激光脈沖只產生一個電子。如果多個電子進入分析儀，它們的庫侖斥力會使測量的能量值失真。

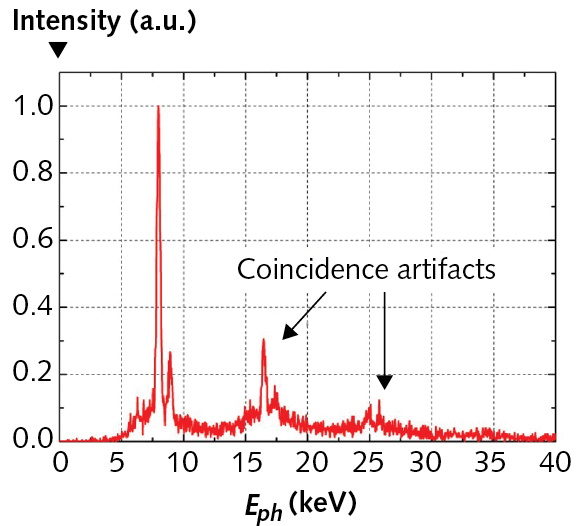

圖7：單脈沖能量為400µJ的激光脈沖與銅靶作用產生X射線譜。當探測器計數率接近激光重復頻率時，會在檢測到的光子的兩倍和三倍能量處，產生不存在的峰值。

在單粒子檢測實驗中，激光重復頻率越高，探測器計數就越快。一個典型的頻譜或衰減曲線，需要10000次左右的計數來對抗細微的噪聲。當以1kHz重復頻率計數時，需要10s來測量一條曲線。而用100kHz時，每秒則可以測量10條曲線。也就是說，將重復頻率從1kHz提高到100kHz，測量時間就會從10小時縮減到6分鐘。因此，高重復頻率激光在單粒子檢測實驗中特別有優勢。

總結

現代千赫茲固態飛秒激光器，具有脈沖能量高、重復頻率高的雙重優勢。其脈沖能量足以產生所有的非線性光學現象，而高重復頻率能大大提高工作效率，是傳統的1kHz CPA激光系統工作效率的10-100倍。高重復頻率的激光系統大大提高了二次輻射的亮度，突破了樣品或檢測系統的限制。此外，高重復頻率的激光系統也比高能量激光更穩定，因此成為了現代光譜學、顯微鏡學、非線性光學和激光物理研究的首選工具。
