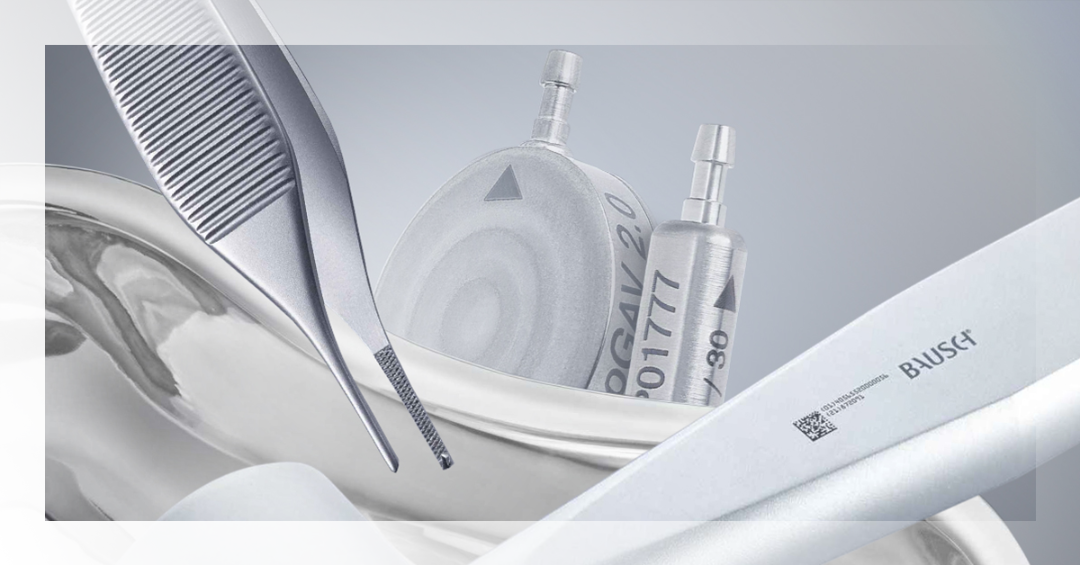

根據國際的醫療器械注冊法規制度，醫療器械必須在設備身上標有唯一的標識（UDI）代碼，以確保溯源性。更重要的是：標識必須持久、清晰、可辨。

這無疑對在某些醫療器械上打標帶來了巨大挑戰——這些器械在使用周期內循環使用率高，被加工處理數百次。并且，工廠常使用強堿性洗滌劑和高溫蒸汽滅菌進行循環加工處理。那么，如何在這些經過多次循環加工處理的醫療器械上，印上高辨識度、高清晰度和持久耐用的 UDI 代碼呢？通快激光標刻技術交出了完美答卷。

技術簡介

通快能夠提供 2 種適用于醫療器械標記任務的激光技術，尤其針對循環使用的鋼制醫療器械：短脈沖納秒激光器（TruMark 6030-G2）以及超短脈沖光纖激光器（TruMicro Mark2000）。

這些激光器系統含有復雜的功率調節功能，能夠確保作用到工件表面的激光能量的一致性。并且，符合規格且維持在恒定狀態的能量輸入能夠確保標刻過程的一致性，并可以防止在激光表面上形成可能導致腐蝕層出現的納米裂紋。

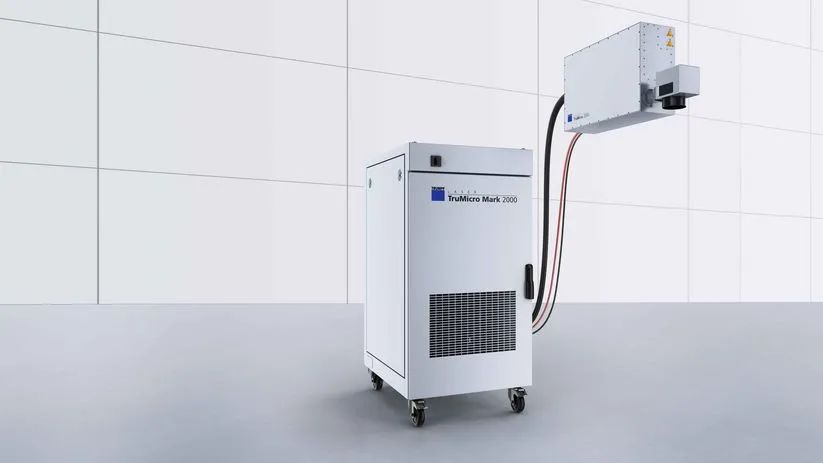

超短脈沖光纖激光器

（TruMicro Mark2000）

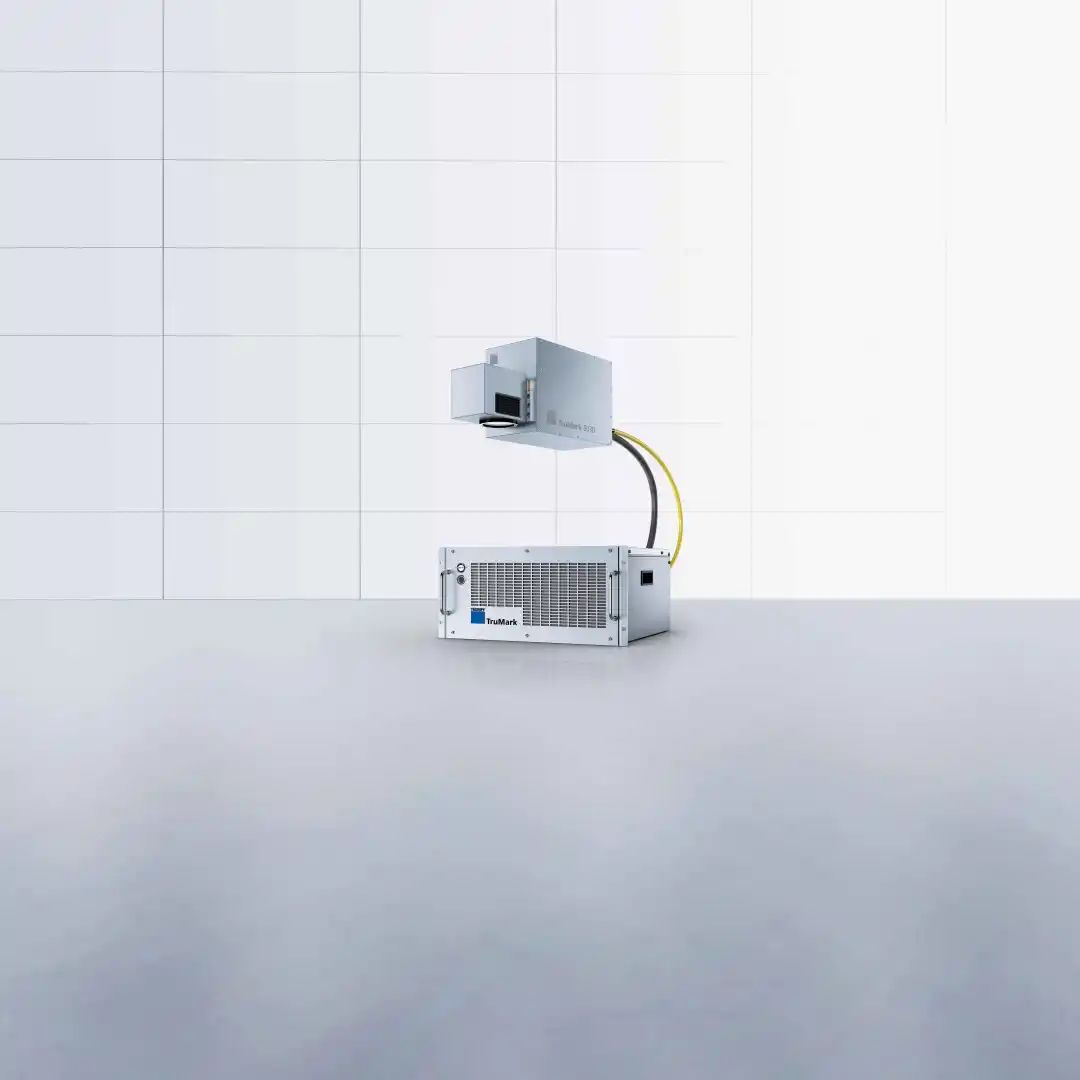

短脈沖納秒激光器

（TruMark 6030-G2）

技術評析

深黑打標-超短脈沖激光器

• 產生的標記有高對比度
• 高辨識度（從任何角度都能夠輕易辨識）
• 即使多次循環加工后，高對比度和高辨識度依然能夠保持
• 產生的氧化膜較薄，具有強抗腐蝕性（激光在極短時間內作用于材料表面）

退火打標-納秒制短脈沖激光器

• 產生的標記對機械應力的抵抗力較強，循環加工過程中不會因機械沖擊導致磨損/惡化，不易降低辨識度和抗腐蝕性：激光作用于金屬表面的時間相對長，形成一層厚而暗的氧化膜
• 標記不會改變醫用級鋼材的表面性能（粗糙度）
• 抗腐蝕性強且穩定：采用散焦激光束和較長的脈寬，實現熱梯度，控制熱輸入

實驗證明

為證明通快打標的高辨識度、可持續性，我們采用奧氏體鉻鎳1.4301不銹鋼板，經過鈍化、清潔與儲存后，用三種不同的激光進行打標，并測量比較了標記在 50 個循環加工處理周期之前和之后的的對比度。

該三種激光及工序分別為：

• TruMark 6030-G2 的納秒激光器-退火處理 (ns)
• 帶有 TruMicro Mark 2000 的深黑打標 (fs)，脈寬900 fs
• 帶有 TruMicro Mark 2000 的深黑打標 (ps)，脈寬20 ps

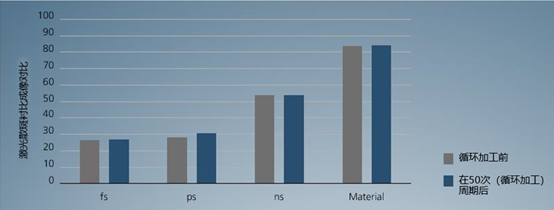

循環加工周期之前及之后的測量差異

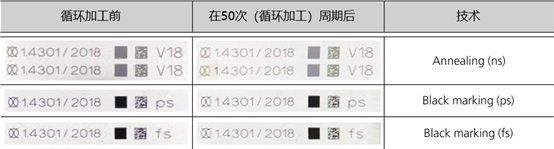

前后通過 50 次循環加工周期由熱處理和深黑打標的方法制成的標記

實驗結果證明：

循環加工后，使用深黑打標用飛秒激光打印的標記仍然在所有技術中心對比度最高，隨后是應用皮秒激光的標記。固態激光器的打印標記具有較淺的對比度。

標記質量對及其可讀的數據矩陣代碼（DMC）及其肉眼刻度的字母和標識仍然非常好。

總結

通快納秒激光器的退火打標和超短脈沖的激光器的深黑打標都可以完美滿足醫療器械的循環加工利用的需求。即使經過 50 次堿性清潔和蒸汽滅菌的循環加工過程，激光標識仍然清晰可見，無腐蝕性且可辨識。
