凱普林曾提出了密集空間排列理論（DSBC）并通過千瓦級泵浦源的實驗驗證了DSBC的正確性。目前，單管功率已經提升至15W-30W@BPP≈5-12mm*mrad且電光效率>60%的水平，這使得光纖耦合輸出的高功率泵源在維持高亮度輸出的同時，減小體積、降低重量、提升電光轉化效率成為可能。

凱普林利用當前芯片，分別實現了芯徑135μm NA0.22光纖耦合輸出420W波長鎖定976nm，質量≈500g的泵源；以及芯徑220μm NA0.22光纖耦合輸出1000W單波長976nm（或者915nm），質量≈400g的泵源。

未來，隨著半導體芯片亮度和電光效率的提升，輕量化、高功率泵源在小體積高功率光纖激光光源制造中將發揮不可替代的作用，并積極推動國防和工業應用的發展。

引言

因其出色的光束質量和靈活的功率擴展能力（光纖合束器），光纖激光器迅速發展。近年來，單模單纖光纖激光器受限于TMI（橫向模式不穩定性）和SRS效應，半導體直接泵浦的光纖激光振蕩器功率止步于5kW[1]，級聯泵浦（Tandem pumping）光纖激光放大器也停在了10kW[2]，雖然可以通過適當增加纖芯直徑的方式提升輸出功率，但輸出光束質量也隨之下降[3-4]。盡管如此，半導體泵浦源亮度提升的需求依舊緊迫。

工業加工應用對光束質量的要求并非一定是單模，為了提升單纖功率，允許少許低階模式的存在，截至目前，基于976nm泵浦的5kW以上的少模單纖及合束多模激光光源有了批量應用（主要是金屬材料的切割和焊接），相應高功率泵浦源的生產也實現了批量化。

半導體芯片BPP和泵浦源亮度的關系

3年前，9xxnm芯片的亮度大都處于3W/mm*mrad@12W-100μm條寬 & 2W/mm*mrad@18W-200μm條寬的水平�；�于此類芯片，凱普林實現了600W和1000W200μm NA0.22光纖耦合輸出[5-6]。

目前，9xxnm芯片亮度已經實現3.75W/mm*mrad@15W-100μm條寬 & 3W/mm*mrad@30W-230μm條寬，電光效率基本維持在60%附近。

根據密集空間排列理論[6]，按照光纖耦合效率均值78%（從芯片發射激光到光纖耦合輸出：單波長空間合束和偏振合束，不帶VBG）計算，且假設芯片工作在最高功率（不同電流時的芯片BPP不同），我們整理了一份數據圖，如下：

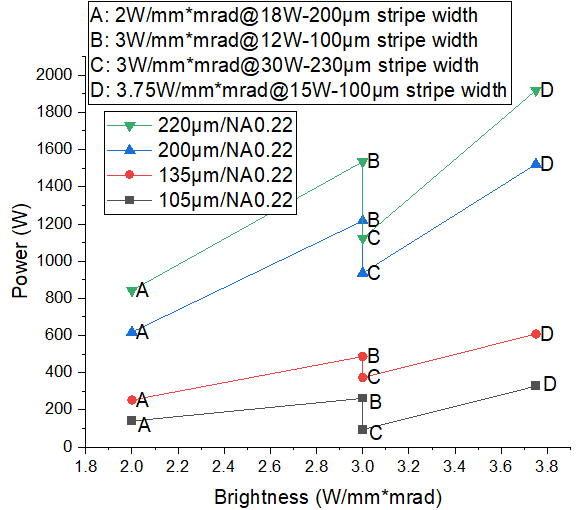

 芯片亮度VS不同芯徑光纖耦合輸出功率

從上圖可以發現，對于確定的光纖（芯徑和NA固定）達到特定功率的耦合輸出時，對于不同亮度的芯片，數量不同，泵浦源的體積、重量也不同。對于光纖激光器的泵浦需求，選擇以上不同亮度的芯片制成的泵源，同等功率的光纖激光器的重量和體積截然不同，水冷系統的配置也有較大差異。

高效率、小體積、輕質化是未來激光光源（無論半導體激光、固體激光還是光纖激光）發展的必然趨勢，而半導體芯片的亮度、效率和功率在其中起了決定性作用。

輕質化、高亮度、高功率泵浦源

為了適配光纖合束器，我們選擇了常用光纖規格：135μm NA0.22和220μm NA0.22，兩種泵源的光學設計均采用了密集空間排列和偏振合束。

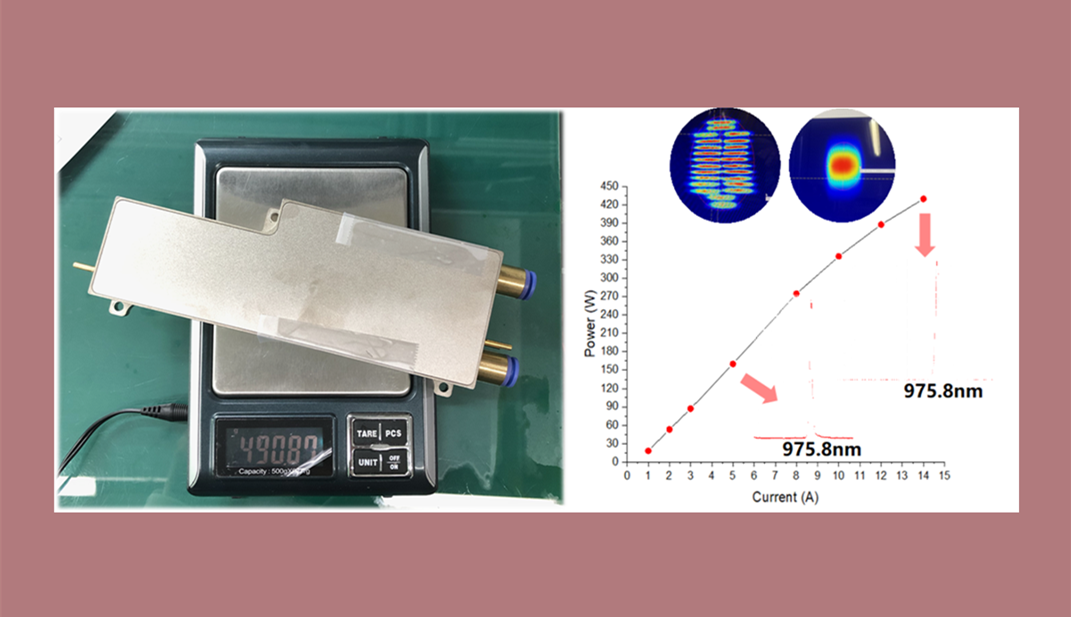

其中420WLD采用了3.75W/mm*mrad@15W芯片和135μm NA0.22光纖，并進行了VBG波長鎖定，滿足30-100%功率鎖波要求，電光效率41%。LD機身采用鋁合金材料和三明治結構[5],上、下兩面的芯片共用水冷通道，提升了空間利用率，光斑排列、光譜和功率輸出（光纖內功率）如圖所示：

 420W@135μm NA0.22 LD

我們選取了6只LD進行高低溫沖擊和振動測試，測試數據如下：

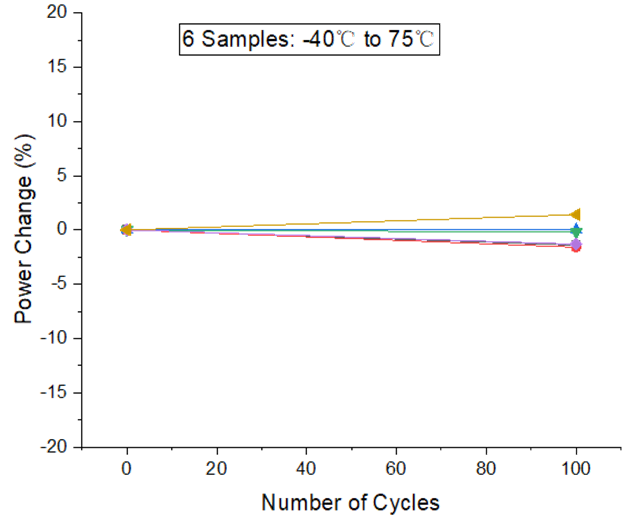

 高低溫沖擊測試

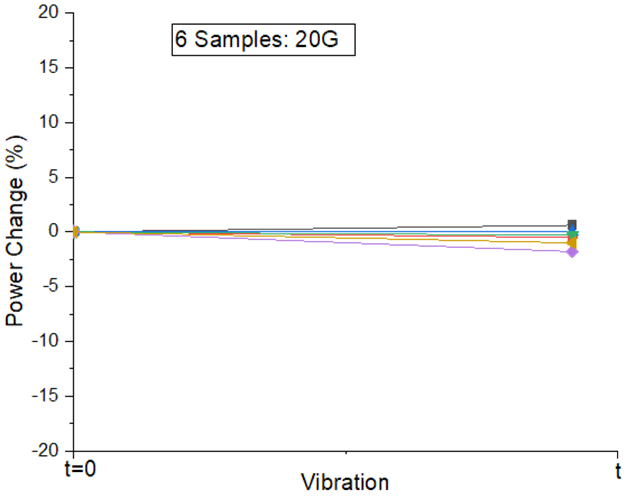

振動測試

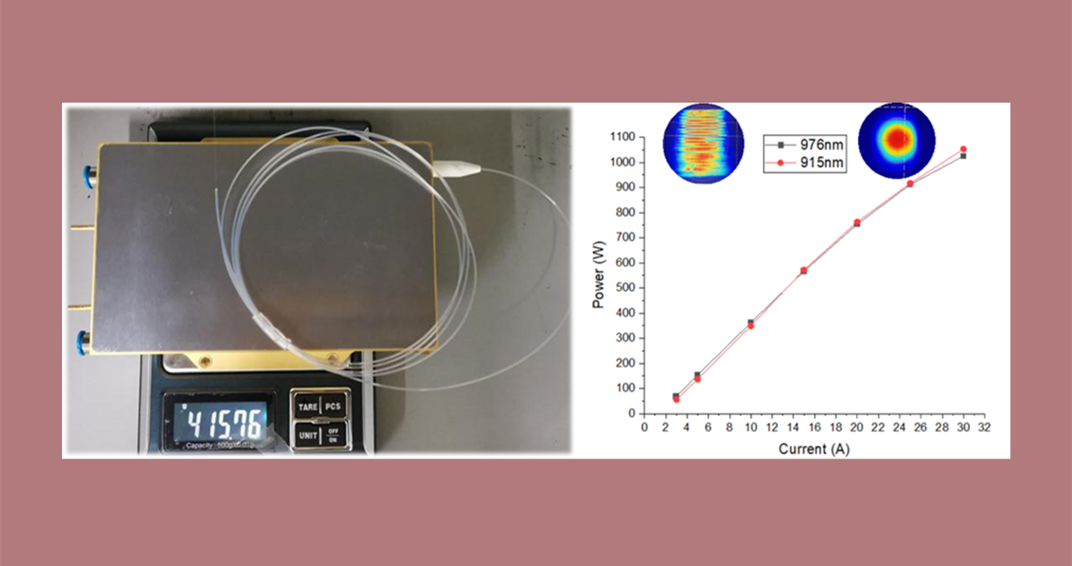

1000WLD采用了3W/mm*mrad@30W芯片和220μm NA0.22光纖，分別實現了915nm和976nm光纖耦合輸出1000W，電光效率＞44%。LD機身同樣采用了鋁合金材料，為了追求更高的功質比，在保證結構強度的條件下，對LD外殼做了精簡處理，LD質量、光斑排列以及輸出功率（光纖內功率）如下圖：

1000W@220μm NA0.22 LD

為了提升泵源的可靠性，耦合端光纖采用了石英端帽熔接和包層光濾除技術，這使得泵源外的光纖溫度處于室溫附近。6只976nmLD被選取用來做高低溫沖擊和振動測試，測試結果如下：

高低溫沖擊測試

振動測試

結論

實現高亮度輸出要以犧牲電光效率為代價，即最高輸出功率和最高電光效率不能同時獲得，這是由芯片亮度和耦合光纖的歸一化頻率決定的。在多單管空間合束技術中，亮度和效率始終是不可兼得的目標。電光效率和功率的平衡選擇要根據具體的應用確定，側重不同，選擇固然有差異。
