本文介紹了激光在不銹鋼表面耐腐蝕黑色標記的應用，概括講述了不同激光器打黑原理，并重點對激光在醫療行業的應用進行介紹。

不銹鋼加工需求

激光打標的優勢

不銹鋼是指耐空氣、蒸汽、水等弱腐蝕介質和酸、堿、鹽等化學浸蝕性介質腐蝕的鋼，又稱不銹耐酸鋼。實際應用中，常將耐弱腐蝕介質腐蝕的鋼稱為不銹鋼，而將耐化學介質腐蝕的鋼稱為耐酸鋼。因具備焊接性、耐熱性、耐腐蝕性等特性，不銹鋼應用極廣泛，其中又因不銹鋼便于清水及化學試劑清洗、不易滋生細菌，所以最適用于醫院或其它對衛生條件具備特殊要求的領域，如：食品加工、餐飲、釀造、化工等。

在實際使用中，為對不銹鋼表面進行信息標識，尤其是黑色標識的需求也非常旺盛。傳統噴漆和絲印的方式，長時間使用會脫漆和脫膜；熱轉印方式標記一段時間后會變色；化學藥水蝕刻和鋼印標記達不到黑色效果并存在其他問題。激光打標為非接觸式加工，對加工材料無損害，具備無毒、高環保、標記內容靈活、永久標記等特點，尤其在醫療器械行業中具備先天優勢。

激光黑色標記的耐腐蝕性

皮秒激光 OR 納秒激光

在醫療器械行業中，耐腐蝕性是一個重要的指標，測試耐腐蝕性的一般操作方法是將鐳雕的金屬放入一定濃度鹽霧環境一定的時間后，取出放大觀測鐳雕區域的情況，在經過耐腐蝕測試后，可能會出現印記脫落或是激光標記區域生銹的問題。但是通過激光器的選型、工藝參數的調整，可達到激光黑色標記耐腐蝕的最佳效果。

常見的不銹鋼呈現為銀白色，通過激光標記而著色的不銹鋼可保持原有的良好性能，使它的用途更廣。在激光打標中，納秒激光和超快激光打黑原理不同。納秒激光打標一般生成包括黑色在內的有顏色的氧化物，皮秒激光則是由于生成了納米結構不反射光形成視覺上的黑色效果。

在不銹鋼激光打彩的實際應用中，彩色打標效果調試較難，通過調節頻率、脈寬、離焦量等可生成黑色等不同的顏色，在參數設置一定的情況下，隨著激光器、振鏡和場鏡等的更換，呈現出來的顏色也會出現差異。

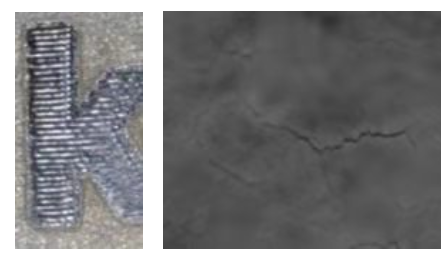

一般的納秒激光器打黑標記后生成黑色氧化物層，熱效應導致裂紋產生，氧化層具有易脆性，如圖1納秒激光打標樣品圖，放大顯示出氧化層的裂紋狀態，這些裂紋使標記在鹽霧過程中會褪色或者銹蝕。

圖1 納秒激光打標樣品及局部放大圖

使用皮秒激光脈沖打標會在表面上留下充足的鉻（大約 20 個左右的原子層），將氧化膜替換為鉻，從而保持了耐腐蝕性，例如以亞鉻酸鹽或鉻鐵尖晶石的形式存在。因此即使經過多次、長時間的腐蝕測試，黑色標記也不會顯示出由于腐蝕引起的損傷，并且保持清晰可見；其次，標記完成以后形成精細的、周期性均勻的波紋結構，使用掃描電子顯微鏡可觀測到，這些納米結構呈最小化，通過“光阱效應”直接反射并散射了光，從而呈現一種啞光黑色。

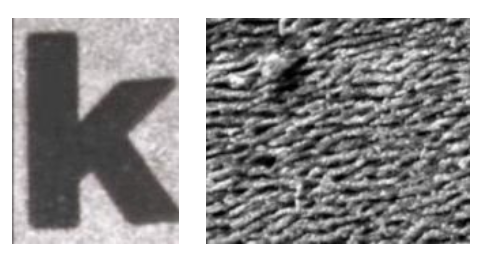

如圖2皮秒激光器黑色打標樣品圖，放大特寫圖顯示了激光打標結構具有周期、精細、均勻的形態，具有“光阱”特性。

圖2 皮秒激光打標樣品及局部放大圖

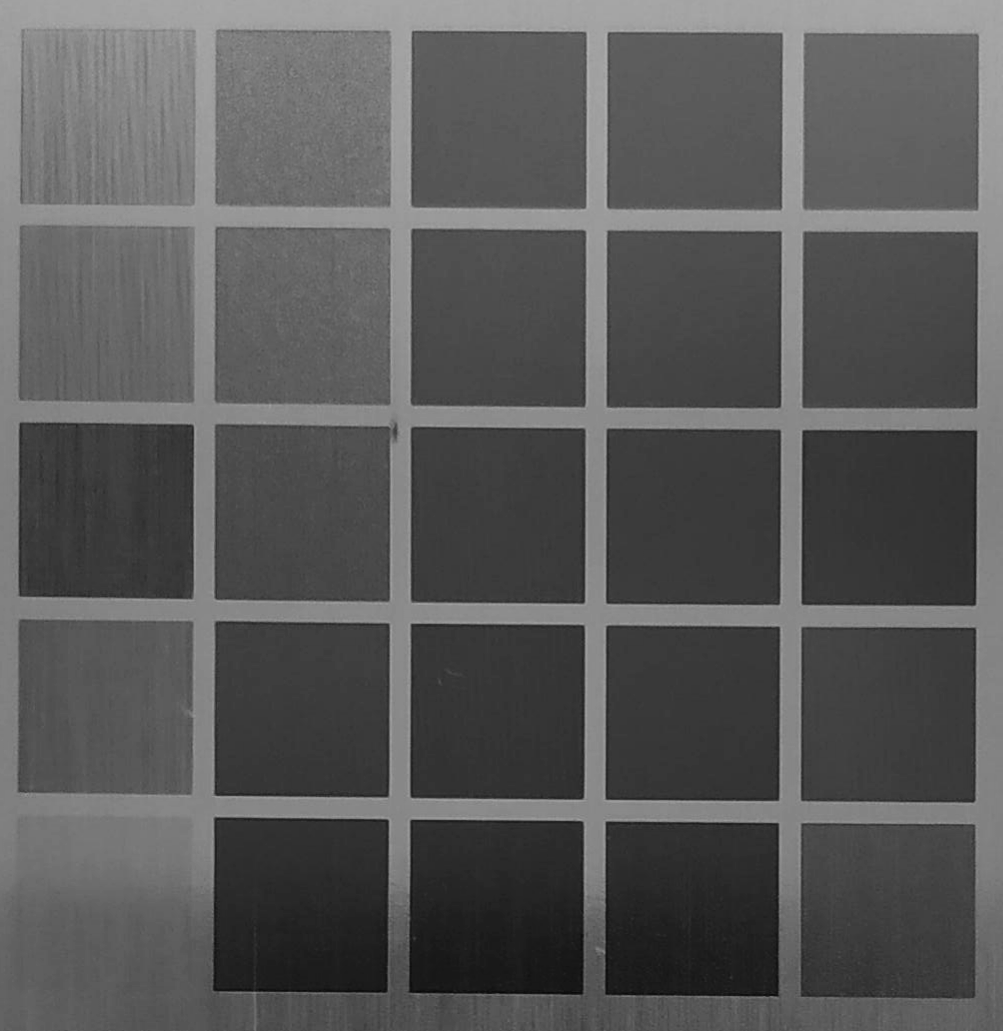

納秒激光器打黑窗口較窄，部分區域打標顏色呈現非黑色效果，鹽霧實驗前參數組合在300系列不銹鋼上打標效果如下圖3所示：

圖3 納秒激光器打黑鹽霧實驗前

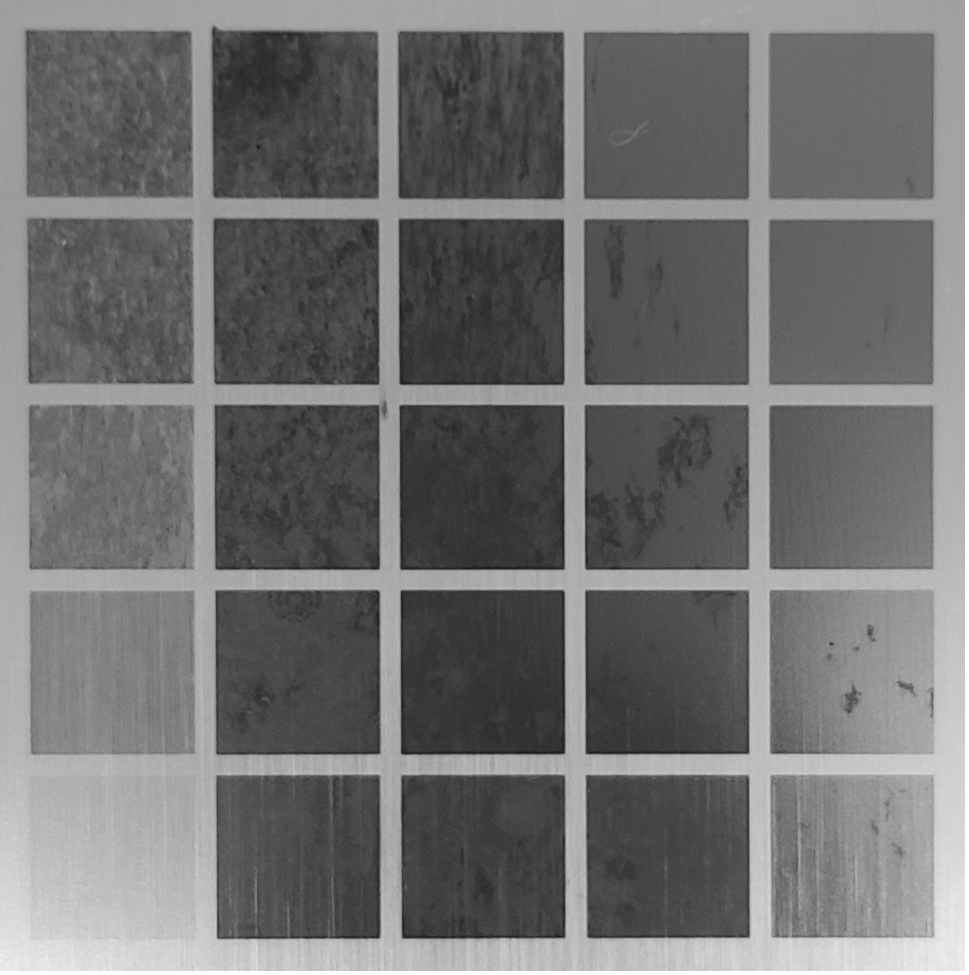

在以上鹽霧環境下進行鹽霧試驗2小時后，部分打標區域出現點狀腐蝕如圖4所示：

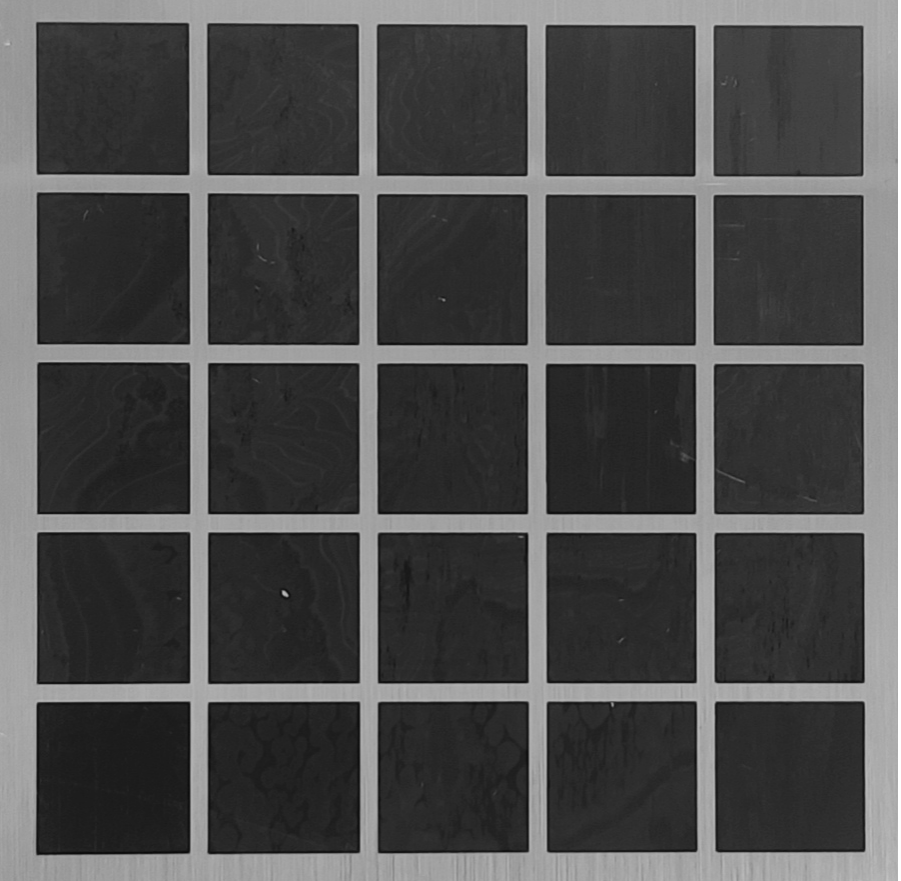

皮秒激光器打黑窗口較寬，打黑效果較好，鹽霧實驗前參數組合在300系列不銹鋼上打標效果如圖5所示：

圖5 皮秒打黑鹽霧實驗前

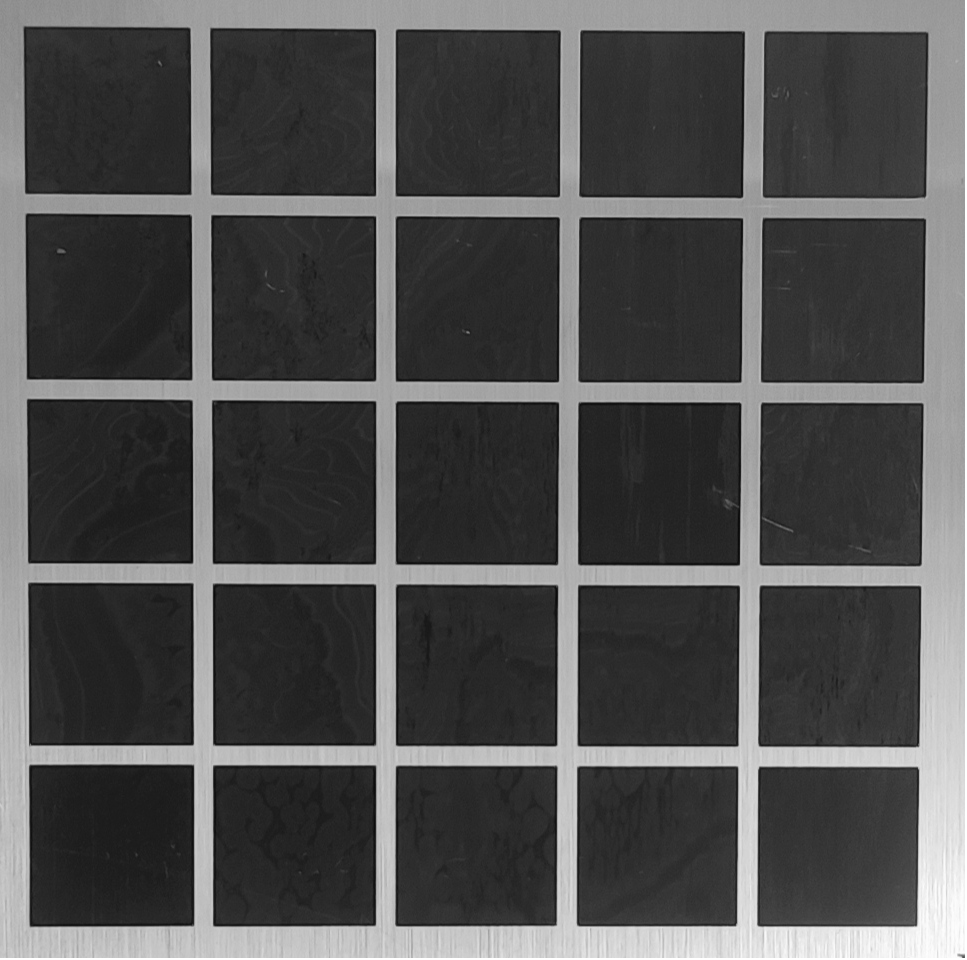

皮秒激光打標鹽霧實驗9小時后，打標區域部分仍然呈現比較好的狀態，和鹽霧實驗前無明細差異，如圖6所示：

圖6 皮秒激光打黑鹽霧實驗后

醫療行業不同場景對不同系列的不銹鋼都有應用，從測試400系列和600系列打標后鹽霧試驗測試情況看，400系列和600系列不銹鋼材料鹽霧后，未打標區域都已經銹跡斑斑，說明兩種材料本身的耐腐蝕性能都比較差；通過鹽霧試驗也可以發現，激光能量輸出生成黑色氧化物的區塊，耐腐蝕性能優于未打標區域，激光使得不銹鋼表面形成氧化膜，保護內部金屬不被腐蝕；為了提高400和600系列不銹鋼材料本身的耐腐蝕性，一般需經過真空失效熱處理→達到要求硬度→酸洗去氧化皮→磨平表面處理至規定Ra→清洗→噴砂→鈍化等一系列處理后使材料本體實現耐腐蝕；200系列和300系列不銹鋼本體耐腐蝕性能較佳，一般不做前處理可直接進行激光標記。

醫療器械“智造”之解

皮秒脈沖激光標記技術

自美國和歐盟引入了 UDI（Unique Device Identification）標準，醫療行業在其產品可追溯性方面面臨更高的要求。對于醫療行業外科醫用不銹鋼材料而言，這意味著要?jiǎng)?chuàng)建清晰易讀而且耐腐蝕的標記，這種標記最好呈現黑色效果，標記完成后即使經過多次清潔與消毒循環之后也可以在后續的日常臨床工作中保持其高質量水平。

由上面實驗可以看出，使用皮秒脈沖激光進行黑色標記非常適合加工黑色啞光、耐腐蝕的標記，這種標記將在臨床使用中長時間保持穩定清晰。

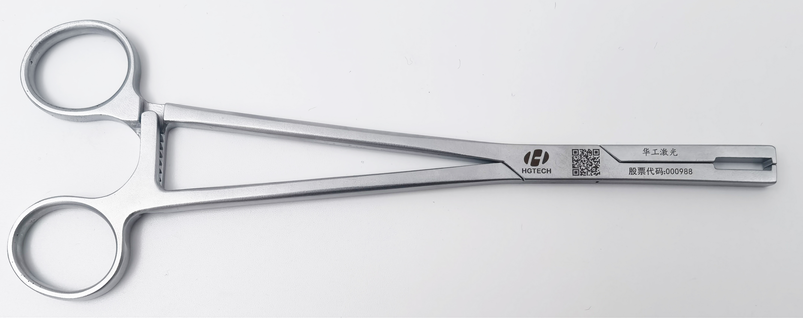

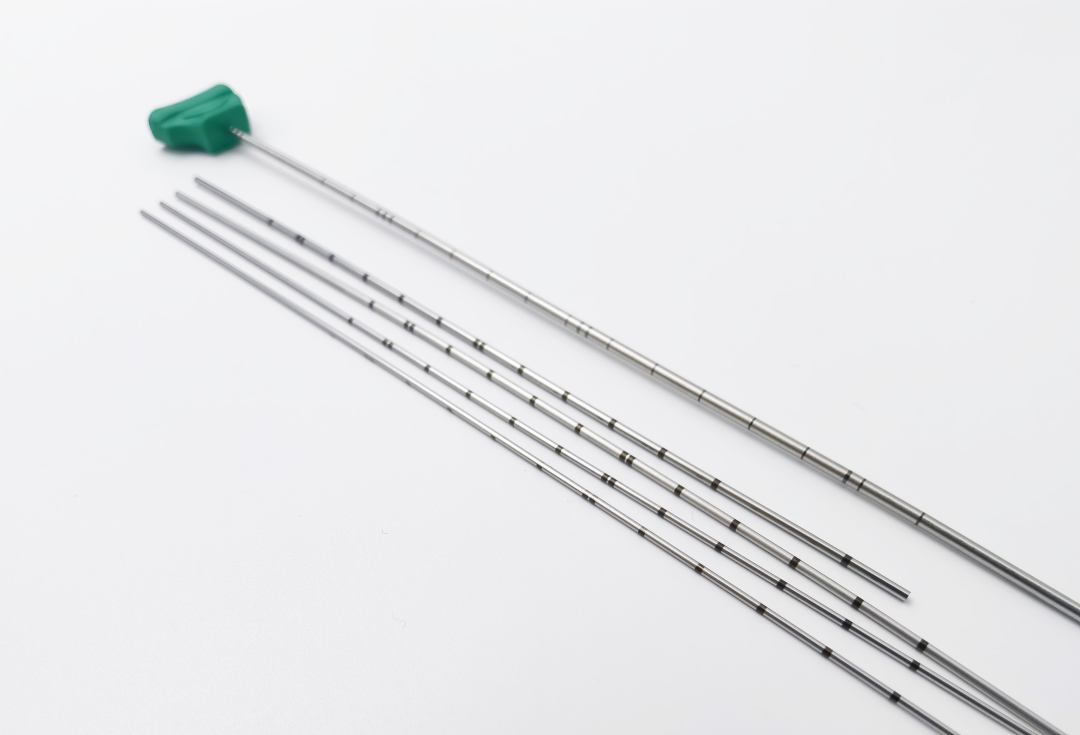

皮秒激光在醫療手術鉗上和消融針上打黑色標記如圖7所示：

圖7 皮秒激光在醫療器械上的黑色標記

在不銹鋼黑色標記要求較高且工藝窗口需求較大的應用場景中，激光工藝已逐步取代傳統標記工藝，為取得更好的質量保證，在多種條件測試下，使用皮秒脈沖激光進行不銹鋼表面黑色標記是目前市場上的較佳選擇，UDI標識雖已經是較成熟的應用，但在需求不斷提升的未來，相信激光技術憑借其特殊性能和高效性將在醫療行業中有著更廣泛的發展應用。
