LMI新品Photon™ 光學檢測系統
材料來源:LFWC           錄入時間:2021/3/26 22:32:12

Photon™ 可對各種表面特征進行3D掃描和檢測,包括透明、高反光、多層、有紋理、混合和其他各種加工材料。Photon™ 可搭載LMI公司的3D線光譜共焦傳感器和3D線激光輪廓傳感器,能夠以亞微米精度掃描這些表面類型,成像質量和速度均優于競品。

Photon™ 通過高精度的編碼器、高防震機構設計和自動拼接軟件,可在各種離線和在線檢測、實驗室和研發應用中,以超大視野掃描具有挑戰性的材料。

每一臺Photon™光學檢測系統均配有真空吸附平臺,工控機(內置板載運動路徑規劃和標準檢測軟件),顯示器,鍵盤,鼠標,操縱桿和校準模塊。該系統具備零件姿態校準,自動特征檢測和輪廓提取,多坐標系測量,幾何尺寸和形位公差(GD&T)測量,粗糙度分析等表面特征檢測和分析功能。

技術優勢

支持LMI公司的線光譜共焦傳感器和線激光輪廓傳感器

線光譜共焦成像

Photon™ 支持搭載LMI 3D線光譜共焦傳感器,利用受專利保護的光學技術,將傳感器中的發射器發出的白光分成連續波長的光譜帶。特定波長的反射光均 “聚焦”的返回傳感器的光譜接收器,光譜接收器將波長變化映射為高度或距離變化。傳感器的離軸設計使其可以同時進行3D形貌,2D強度數據和3D體層掃描.

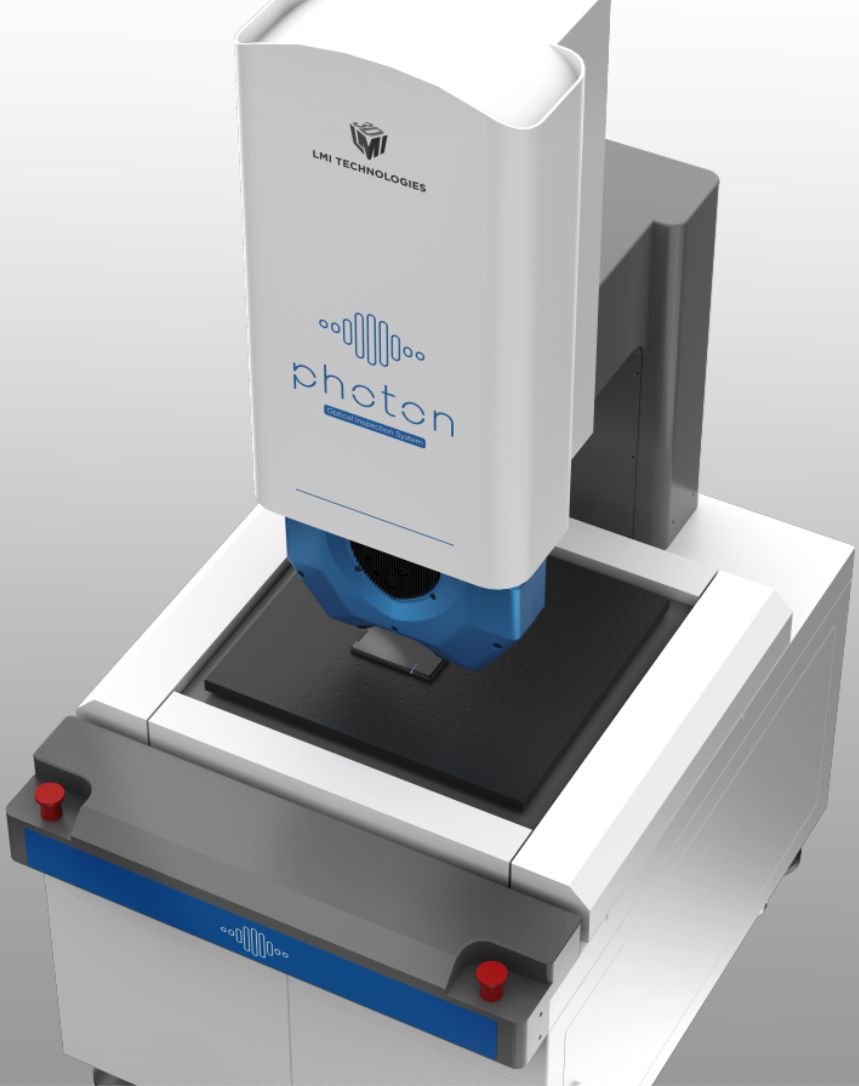

Photon™ 光學檢測系統

3合1成像功能

在搭載LMI 3D線光譜共焦傳感器時,Photon™ 能夠同時獲取3D形貌(3D表面幾何),3D體層掃描(多層3D幾何和2D強度)以及2D強度數據。

線光譜共焦掃描避免了有光澤金屬表面的帶來的反射影響,離軸排列設計使傳感器可進行多層掃描(體層掃描)。市面上極少有其他光學檢測系統可實現此獨特的掃描功能。

❏ 3D體層掃描可用來評估粘合玻璃元件的物理性質

❏ 3D體層掃描可用于幾何尺寸標注以及表面和材料各層缺陷檢測

❏ 2D成像可用于簡單的物體和缺陷檢測

獨一無二的3D體層成像

LMI公司3D線光譜共焦傳感器包含嵌入式的快速信號處理元件,可檢測體層圖像中各層的3D輪廓,再以亞微米級別的精度處理每個測量點的高度信息,最后以高分辨率計算每一個檢測到的表面數據點的高度信息。

缺陷檢測

LMI 3D線光譜共焦傳感器可用于混合型電子產品以及帶涂層的透明承載基板的質量控制,可檢測到以下缺陷:

❏ 分層

❏ 劃痕

❏ 雜質

❏ 氣隙

❏ 氣泡

線激光輪廓傳感器

為實現最大的掃描靈活性,Photon™ 還支持搭載LMI的部分Gocator® 智能3D線激光輪廓傳感器型號。這些高速傳感器將激光線投射到被測物上,快速生成多個輪廓,生成高分辨率3D圖像應用于測量和檢測。

表面特征測量應用

表面粗糙度

在許多制造應用中需要系統地檢測表面粗糙度,以確保滿足嚴格的制造公差。當今市場上接觸式解決方案(例如CMM)和光學粗糙度測量系統不但只能實現單用途,而且極其緩慢且昂貴。

Photon™ 光學檢測系統可為一系列自動化生產工藝提供非接觸、超快速的表面微觀形貌掃描和分析,并提供實時報告。

手機顯示屏

曲面顯示屏邊緣

Photon™ 最大鏡面下角度兼容性為+/- 20度,可掃描、測量和檢測手機和平板電腦中曲面玻璃屏的輪廓,非常適用于2.5D和3D玻璃顯示屏的質量控制。而傳統的視覺解決方案的角度兼容性只有+/- 7度甚至更低。

❏ 熱彎曲玻璃表面的3D玻璃表面輪廓分析

❏ 平板玻璃表面的平整度測量

❏ 總寬度和高度測量

❏ 玻璃厚度測量

❏ 外觀缺陷檢測

多層玻璃

結合了3D體層掃描(多層)和2D強度成像可用于識別缺陷,例如分層、劃痕、表面或夾層玻璃中的灰塵、手機顯示屏或其他任何透明多層材料如密封醫用包裝。

區別于其他成像系統,線共焦傳感器不僅僅可以檢測缺陷位置,還可以識別到缺陷是位于哪一層,甚至能夠測量亞微米級的缺陷尺寸。

UV保護膠表面

UV保護膠可增強IC(集成電路)或者FPC(柔性印刷電路)Bonding區域的抗拉強度,起到防水,防塵、防鹽霧等保護作用。通常UV保護膠都是透明的,導致其他光學計量系統很難檢測膠水的尺寸或缺陷。

您可使用Photon™ 在膠水固化前準確3D測量和檢測膠高和膠量,以防止出現溢膠或斷膠等問題。

醫療包裝

Photon™ 光學檢測系統是一種用于醫療自動化密封驗證的有效方法,可掃描獲取醫療包裝中常用的泡罩包裝層和包裝內部結構的高分辨率3D和2D數據。利用在線掃描密封區域從而獲取多層數據,利用缺陷檢測軟件避免包裝污染和氣隙,標記不完全密封的不合格件,并檢測例如褶皺和損壞痕跡等缺陷。

❏ 自動化藥品和醫療包裝檢測

❏ 透明密封層的高分辨率3D圖像

❏ 快速,非接觸,無損的光學檢測

❏ 檢測人眼看不見的內部密封缺陷

❏ 可用戶編程處理不同的材料類型

PCB-to-chip焊球檢測

PCB板上有成千上萬個微小的焊球用于連接芯片和PCB。過去是用顯微鏡測量這些焊球,需花費大量時間,F(xiàn)在借助Photon™,您可以在短短幾分鐘內完成所有焊球測量,包括焊球高度,間距和X / Y位置以及缺陷(形狀或焊球最上方區域材料缺失)。

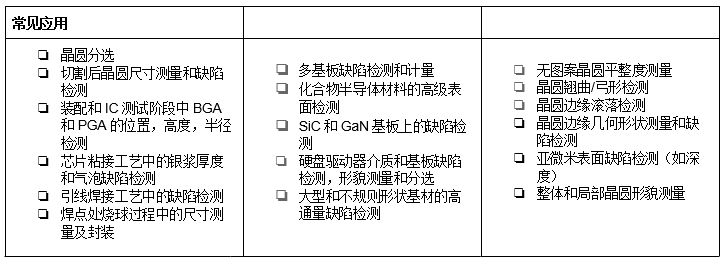

半導體

Photon™ 可為半導體制造工藝中的各個階段提供精確的3D在線掃描和檢測,在最大化產能下得到最佳的產品質量。

鋰電池焊縫

您可通過Photon™ 快速測量尺寸(如正確的高度和體積)及確定鋰電池焊縫缺陷,包括破損、溢流、偏移、裂紋、氣孔、過度粗糙、變色等。

為何使用Photon™?

用于離線和在線質量檢測 | 實驗室計量 | 產品研發

高性價比

❏ 基于坐標測量機(CMM)的系統通常用于離線和在線質量檢測。然而CMM依靠機械臂移動和觸摸探針采集數據,速度緩慢且價格昂貴。相比之下Photon™能夠以快速,無損的方式實現首件或隨機零件檢測,而價格僅為CMM或其他NIST認證計量系統的一半。

標準化報告

❏ 制造工程師需要生成已退出生產線的零件“報告”(首件或隨機零件),以測量零件之間的形狀相對差異或與標準零件進行比較。Photon™ 內置的軟件可生成標準化的計量報告,與競爭對手產品生成的數據相同。

獨有的測量功能

❏ 利用LMI具備全球?qū)@木光譜共焦傳感器技術,Photon™是市面上唯一能夠?yàn)槎鄬,透?半透明和曲面材料邊緣提供高精度2D/3D表面特征檢測的非接觸式光學檢測系統。

自動3D成像拼接

❏ Photon可自動拼接多張3D圖像,意味著您可以通過一個傳感器獲得多傳感器掃描的結果。這樣可以節省您獲取數據、設置、同步和管理多個傳感器的時間、精力和成本。

❏ 除了質量檢測應用,實驗室和研發工程師還可以使用Photon™在樣機評估中進行快速GD&T表面特征檢測,或驗證供應商參數(例如內部組件集成到大型組件時)。

更多Photon相關信息(技術參數等),請?jiān)L問LMI官網。
